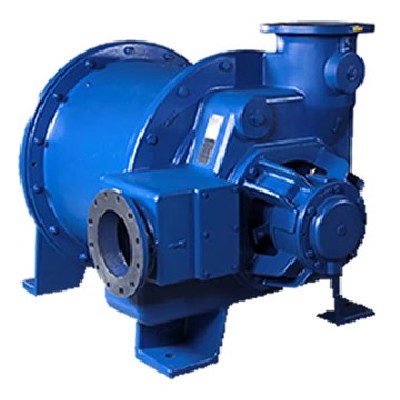

وکیوم آبی یک مرحله ای

پمپ رینگ مایع  Liquid Ring Pump

 پمپ وکیوم آب در گردش ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) را می توان یکی از محبوبترین پمپ های وکیوم دانست. کاربرد وسیع پمپ وکیوم آب در گردش ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) در صنایع جهت جابجای انواع گازها و مایعات به علل متعددی از جمله تک محوره بودن، عدم اصطکاک بین قطعات مکانیکی و استهلاک کم پمپ است. اگر مایع در گردش پمپ آب باشد می‌توان تا فشار ۳۳ میلی بار رسید که این فشار همان فشار بخار آب در دمای ۱۵ درجه سانتیگراد است. برای دستیابی به فشارهای پایین‌تر می‌توان از روغن بعنوان مایع در گردش استفاده نمود که فشار نهایی وکیوم پمپ بستگی به فشار بخار روغن مورد استفاده دارد.برای بازدهی بهتر پمپ باید مایع در گردش همواره خنک باشد، قطعات متحرک پمپ را بصورت دوره‌ای بازدید و تعویض نمود. از ترکیب این پمپ با دیگر پمپ ها مانند اجکتور و روتس و … می‌توان تا فشار ۱۰^(-۲) میلی بار هم رسید.
از خروجی وکیوم پمپ آبی بعنوان کمپرسور گاز نیز می توان استفاده نمود که کاربرد بسیار زیادی درصنایع دارد. مثل گازCO2 کارخانه و گازهای فرآیندی نفت و گاز و همینطور انتقال کلیه مواد اسیدی و بازی که با هیچ پمپ دیگری امکان پذیر نباشد

وکیوم آبی یک مرحله ای

وکیوم پمپ رینگ مایع Liquid Ring Vacuum Pump (وکیوم آبی یک مرحله ای) از نظر میزان خلاء به چند دسته تقسیم می‌شوند :

  1. پمپ وکیوم آب در گردش ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) با خلاء mbar 80

این دسته از وکیوم پمپ‌ها تک پروانه بوده و با ظرفیت‌های ۱۰ مترمکعب تا ۰۰۰/ ۲۰۰ مترمکعب در دنیا تولید می‌شود ظرفیت‌های کمتر از ۲۸۰ مترمکعب دارای یک پورت ورودی (مکش) و یک پورت خروجی (دهش) می‌باشند. درپمپ‌های با ظرفیت بالاتر به دلیل افزایش طول پروانه باید پورت‌ها دو برابر باشند. در این پمپ ها با نصب سوپاپ بر روی پورت خروجی می‌توان خلاء را به mhg ab30 هم رساند ولی کارائی پمپ‌های Two Stage (دو پروانه) را ندارند.

  1. پمپ وکیوم آب در گردش ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) با خلاء mbar30

پمپ های وکیوم رینگ مایع که دارای دو پروانه (یکی کوچک و دیگری بزرگ) هستند Two Stage دارای فشار ۳۰ میلی جیوه (mbar33) بوده از نظرسرعت به خلاء رسیدن و حفظ خلاء از پمپ های سوپاپ دار بسیار کارآمد تر هستند به هیچ وجه نمی توان وکیوم پمپ ( one stage تک پروانه ) را با سوپاپ دار کردن جایگزین پمپ های Two Stage نمود.

  1. پمپ های وکیوم رینگ روغن

در صورتی که سیال در گردش پمپ‌های وکیوم رینگ آبی روغن (روغن وکیوم) باشد به دلیل بالاتر بودن فشار نهایی روغن از آب خلاء تا ۱۰ میلی متر جیوه خواهد رسید. در این صورت برای کاهش حرارت روغن پمپ باید بصورت پکیج دارای مخزن روغن – سیستم سیرکولاسیون و سیستم خنک‌کننده باشد. از ترکیب پمپ‌های وکیوم رینگ آبی و روغنی با سایر پمپ‌ها مثل اجکتورها، بوسترها … می‌توان به خلاء های تا (۰٫۰۰۱ میلی بار نیز دست یافت.)

وکیوم آبی یک مرحله ای

دسته‌بندی پمپ‌های وکیوم رینگ مایع (وکیوم آبی یک مرحله ای) بر اساس نوع کوپله :

  1. پمپ وکیوم رینگ مایع ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) End Close

در پمپ های وکیوم end close تا (ظرفیت ۲۵۰ متر مکعب) پروانه پمپ (pump impeller) مستقیم به شافت الکتروموتور بسته شده و سیلندر پمپ به فلنچ الکتروموتور متصل می‌گردد.

  1. پمپ وکیوم رینگ مایع ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) کوپله با کوپلینگ و پولی و تسمه

در این تیپ پمپهای وکیوم پمپ و موتور با کوپلینگ و پولی و تسمه(بالای ۸۰۰ متر مکعب) به هم متصل می‌گردند.

  1. وکیوم پمپ رینگ مایع ( پمپ وکیوم آبی ، وکیوم پمپ آبی ) مگنت کوپلینگ

در این پمپ‌ها شافت پمپ توسط یک مگنت کوپلینگ می‌چرخد.

وکیوم آبی یک مرحله ای

دسته‌بندی پمپ‌های وکیوم رینگ مایع (وکیوم آبی یک مرحله ای) بر اساس تعداد پروانه‌ها :

  1. ( پمپ وکیوم خلاء آبی ، پمپ وکیوم رینگ آبی ) تک پروانه (Mono impeller)

دارای یک پروانه بوده و بسته به میزان دبی پمپ از یک یا دو suction و همینطور دارای یک یا دو discharge می باشند.

  1. ( پمپ وکیوم خلاء آبی ، پمپ وکیوم رینگ آبی ) دو پروانه (two impeller -Two Stage)

این پمپ دارای دو پروانه بوده و بصورت دو پمپ عمل می‌کند. یکی بعنوان پمپ پشتیبان بوده و باعث افزایش میزان خلاء می‌شود. از این پمپ‌ها بعنوان کمپرسور گاز(gas compressor) با فشار تا bar 5 هم می‌توان استفاده نمود.

  1. پمپ‌های وکیوم بشتر از دو طبقه

این وکیوم پمپ در قدیم با ظرفیت‌های(دبی) کوچک تولید می‌شدند. و دارای کارایی ضعیفی هستند.



وکیوم آبی یک مرحله ای

دسته‌بندی پمپ‌های وکیوم (وکیوم آبی یک مرحله ای) از نظر سیلینگseal ring

  1. پمپ‌ها ( پمپ وکیوم خلاء آبی ، پمپ وکیوم رینگ آبی ) با پکینگ (طناب گرافیت)

در این دسته از پمپ‌ها در محل عبور شافت از سرسیلندرها با پکینگ آب‌بندی شده تا هوا از بیرون به داخل پمپ راه پیدا کند.

  1. پمپ‌های وکیوم ( پمپ وکیوم خلاء آبی ، پمپ وکیوم رینگ آبی ) با مکانیکال (Mechanical seals)

محل خروج شافت از برندسرسیلندرها با سیل‌های کربنی، سرامیکی، استیل، … آب‌بندی می‌شود.

وکیوم آبی تک مرحله ای

مدل پمپالکترو موتور
kWMin -1IES size
 پمپ وکیوم آبی مدل AVP – ۴۰۱٫۵۲۹۰۰۹۰
 پمپ وکیوم آبی مدل AVP – 125۳۱۴۵۰۱۰۰
 پمپ وکیوم آبی مدل AVP – 165۴۱۴۵۰۱۱۲
 پمپ وکیوم آبی مدل AVP – 250۵٫۵۱۴۵۰۱۳۲
 پمپ وکیوم آبی مدل AVP – 300۷۱۴۵۰۱۳۲
 پمپ وکیوم آبی مدل AVP – 350۱۱۱۴۵۰۱۶۰

وکیوم آبی یک مرحله ای

کاربرد وکیوم رینگ آبی (وکیوم آبی یک مرحله ای) در صنایع:

  1. صنایع کاغذ سازی-آبگیری از خمیر کاغذ
  2. نفت ، گاز ، پتروشیمی
  3. صنایع فولاد
  4. درام فیلتر ها
  5. صنایع غذایی و دارویی(پخت و تغلیظ)
  6. صنایع نساجی
  7. صنایع لاستیک و پلاستیک
  8. آجر و سفال
  9. انتقال مواد
  10. حمل و نقل
  11. نیروگاهها
  12. شیمیایی و دارویی
  13. ملاس و الکل سازی
  14. شیشه سازی
  15. آزبست
  16. شیر دوشی و کشاورزی
  17. فیلتر پرس ها
  18. صنایع ریخته گری
  19. صنایع بسته بندی
